1. 試驗接線

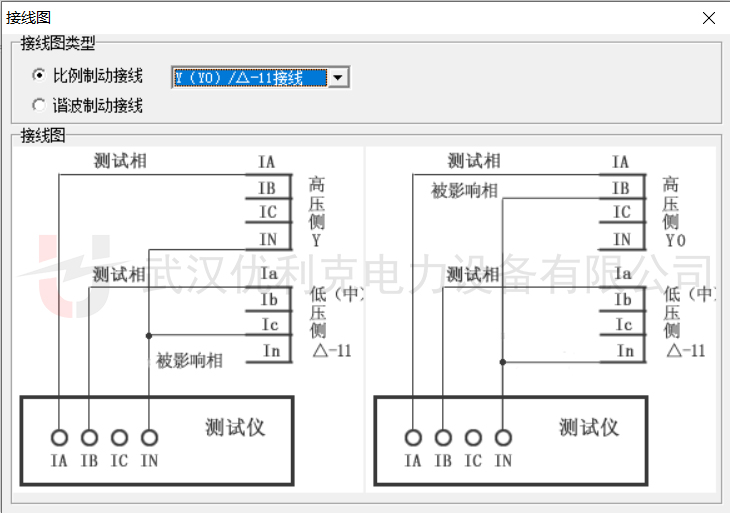

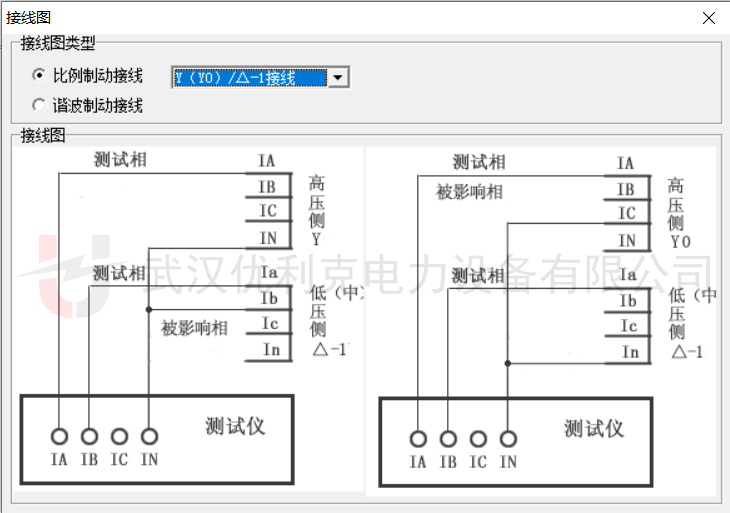

• 單相差動試驗通常使用測試儀的IA和IB兩路電流輸出，分別接入保護裝置的高壓側和低壓側電流輸入端。

• 如果變壓器為Y/△-11接線方式，需注意相位補償。例如：

  • 高壓側（Y側）：IA接A相，相位設為0°。

  • 低壓側（△側）：IB接a相，相位設為180°（反向）以匹配Y/△轉換的相位差。

• 對于需要補償電流的情況（如三相試驗中的單相測試），IC可作為補償電流，確保其他相差動不誤動。

2. 參數設置

• 平衡系數：根據CT變比和變壓器額定電流計算高低壓側的平衡系數（如高壓側Kh=1，低壓側Kl=0.795）。

• 差動電流（Id）與制動電流（Ir）公式：

  • 差動電流通常為Id = |Ih + Il|。

  • 制動電流可能為Ir = max(|Ih|, |Il|)或Ir = (|Ih| + |Il|)/2，需根據保護裝置設定選擇。

• 試驗?zāi)Ｊ?/strong>：可選擇“比例制動邊界搜索”或“比例制動定點搜索”。

3. 試驗步驟

1. 初始化設置：

   • 投入“比率差動”軟壓板，退出其他保護壓板。

   • 設置測試儀輸出電流初始值（如高壓側IA=1.05A 0°，低壓側IB=1.32A 180°）。

2. 動作值測試：

   • 以步長（如0.01A）緩慢增加IB電流，直至差動保護動作，記錄動作值。

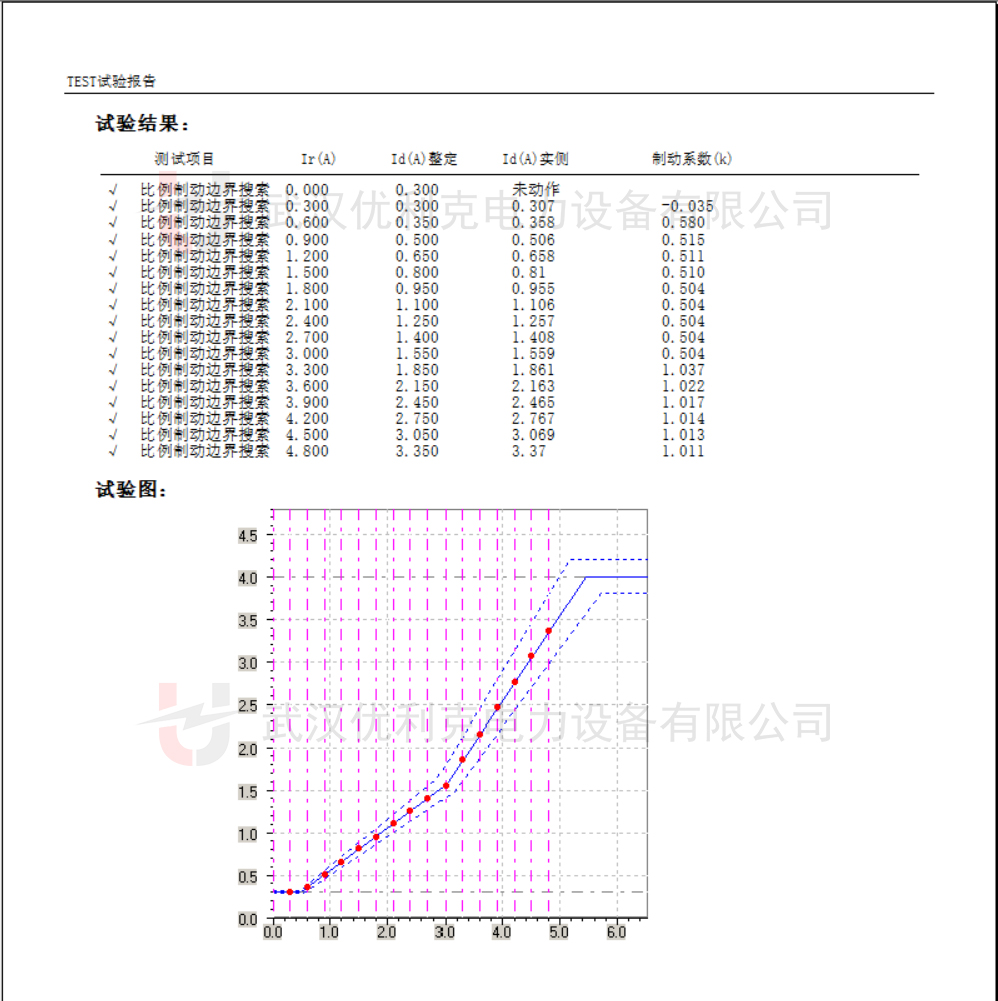

3. 制動特性曲線校驗：

   • 設置多個制動電流點（如Ie、2Ie），觀察差動電流動作值，繪制比率制動曲線。

4. 注意事項

• 相位校正：Y/△接線時，高壓側電流需進行±30°相位調整（如IA' = (IA - IB)/√3）。

• 補償電流：若測試某相時其他相差動誤動，需在對應相加反向補償電流。

• CT接線影響：Y/Y接線時高低壓側動作值相同；Y/△接線時高壓側動作值需乘以√3。

5. 試驗結果分析

• 比較實測動作值與保護定值（如差動門檻0.5Ie、斜率0.5）是否一致。

• 檢查差動保護邏輯是否正確（如諧波制動特性）。

如需更詳細的接線圖或ULKE-S903特定操作，可參考設備說明書或聯系廠家技術支持。
